Zawory kulowe pneumatyczne

Zawory kulowe to wszechstronne elementy wykorzystywane we wszelkich gałęziach przemysłu. Dzięki swojej prostej, ale efektywnej konstrukcji, zawory te zapewniają świetne parametry techniczne oraz niezawodne działanie przy zachowaniu  relatywnie niskiej ceny co daje im szerokie możliwości aplikacji. Przykładowe zastosowanie to m.in. systemy parowe, systemy wymiany ciepła; pojazdy specjalne; chemia; petrochemia, systemy sanitarne w budownictwie, rozprowadzenie sprężonego powietrza, branża wodno-kanalizacyjna, oczyszczalnie ścieków oraz branża gazownicza.

Zawory kulowe pneumatyczne

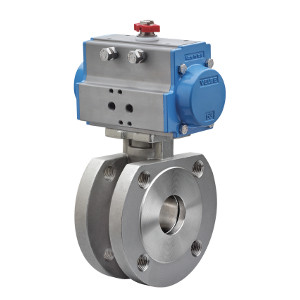

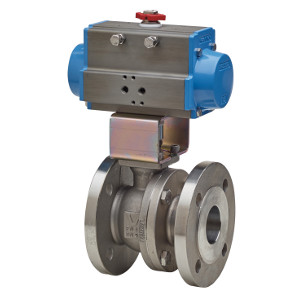

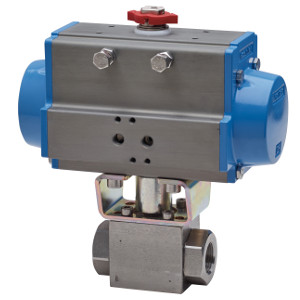

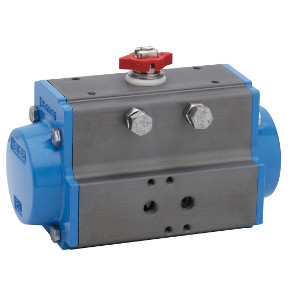

W swojej ofercie posiadamy zawory z zamontowanym napędem pneumatycznym. Może to być jednostka  dwustronnego lub jednostronnego działania. Napędy jednostronnego działania mają w środku zamontowaną sprężynę, która automatycznie zamyka (dla wersji NC) bądź otwiera (dla wersji NO) zawór w przypadku zaniku zasilania. W standardowej wersji napędy pneumatyczne wykonane są aluminium. W przypadku pracy w agresywnym środowisku możemy dostarczyć napędy z powłoką ochronną z PTFE lub wykonane w całości ze stali kwasoodpornej. Jako osprzęt do napędów oferujemy skrzynki wyłączników krańcowych, zawory sterujące oraz ustawniki pozycyjny. W przypadku zamówienia zaworu z osprzętem dostają Państwo gotową zmontowaną i przetestowaną jednostkę.

Poniżej znajdziesz szczegółowy opis budowy i działania zaworów kulowych.

Budowa zaworów kulowych

Najważniejsze części zaworu kulowego to korpus, kula, trzpień, uszczelnienie trzpienia, uszczelnienie kuli oraz napęd. Korpus zaworu jest wykonany z wytrzymałych materiałów odpornych na korozję, takich jak mosiądz, żeliwo, stal węglowa bądź stal nierdzewna.

Korpus: Stanowi główną obudowę zaworu, w której zamontowane są pozostałe elementy. Dzięki wysokiej odporności na ciśnienie i temperatury, korpus zapewnia długotrwałą niezawodność.

Kula: Centralny element zaworu, który w pozycji otwartej umożliwia przepływ medium, a w pozycji zamkniętej całkowicie go blokuje. Kula wykonana jest z precyzyjnie obrabianego metalu, co gwarantuje doskonałą szczelność.

Trzpień: Element łączący kulę z napędem. Obrót trzpienia o 90 stopni powoduje odpowiednie ustawienie kuli, umożliwiając otwarcie lub zamknięcie zaworu.

Uszczelki trzpienia (dławica): Odpowiedzialne za to, aby medium nie wydostawało się między trzpieniem a korpusem na zewnątrz zaworu. Wykonane są zazwyczaj z materiałów gumowych jak FKM, EPDM czy NBR.  Jeżeli wymagana jest większa odporność chemiczna uszczelnienie trzpienia można wykonać w formie V-pack stosując materiał PTFE.

Uszczelki kuli: Odpowiadają za szczelne zamknięcie zaworu. Najczęściej stosowanym uszczelnieniem kuli jest PTFE, bądź PTFE wzmacniane włóknami szklanymi lub węglowymi.

Działanie zaworów kulowych

Zasada działania zaworów kulowych jest niezwykle prosta i opiera się na obrocie kuli o 90 stopni, co pozwala na szybkie otwarcie lub zamknięcie przepływu medium. Gdy kula jest ustawiona w taki sposób, że otwór przelotowy znajduje się wzdłuż rury, medium przepływa swobodnie. Gdy kula obróci się, blokując przepływ, zawór staje się całkowicie szczelny.

Dlaczego warto wybrać nasze zawory kulowe?

Wybierając nasze zawory kulowe, zyskujesz pewność niezawodności, trwałości oraz zgodności z najwyższymi standardami jakości. Każdy produkt jest projektowany z myślą o specyficznych potrzebach naszych klientów, co gwarantuje optymalną wydajność i długą żywotność w wymagających warunkach pracy.
